Gniazdo zapalniczki samochodowej może posłużyć nie tylko do zasilania akcesoriów, lecz także do prostych pomiarów elektrycznych. Zanim jednak podłączysz urządzenie lub rozpoczniesz pracę przy instalacji, warto ustalić, gdzie znajduje się biegun dodatni i jak go rozpoznać. Jeśli lubisz tę tematykę to Sprawdź, jaki węglowodór znajduje się w zapalniczce. W artykule wyjaśniam, jak bezpiecznie sprawdzić polaryzację gniazda i uniknąć pomyłki.
- Plus znajduje się na środkowym styku dna gniazda, a minus na metalowych ściankach.
- Polaryzację potwierdź multimetrem ustawionym na napięcie stałe.
- Nie polegaj wyłącznie na kolorach przewodów — mogą się różnić.
- Sprawdź napięcie gniazda i zgodność zasilania akcesorium.
- Unikaj zwarcia, a przed naprawą odłącz akumulator.
- Przy braku zasilania sprawdź bezpiecznik, styki i przewody.
W typowym samochodowym gnieździe zapalniczki plus znajduje się na dnie, na małym, sprężynującym styku pośrodku. Minus tworzą metalowe ścianki, a często także boczne sprężynujące blaszki. We wtyczce centralny bolec łączy się z plusem, a boczne metalowe elementy — z minusem.
Przed pomiarem wyłącz urządzenie i wyjmij wtyczkę. Jeśli zamierzasz demontować lub naprawiać instalację, odłącz akumulator zgodnie z instrukcją samochodu. Skoro już zahaczamy o ten temat to sprawdź, jak prawidłowo stosować Go Slim Liquid. Ustaw multimetr na napięcie stałe, najlepiej w zakresie 20 V, po czym przyłóż czarną sondę do metalowej ścianki, a czerwoną do środkowego styku. W instalacji 12 V miernik zwykle pokaże około 12–14,5 V, zależnie od pracy silnika; ciężarówki mogą mieć instalację 24 V.
Jak uniknąć zwarcia i bezpiecznie podłączyć akcesoria
Ujemny odczyt oznacza, że sondy są zamienione miejscami. Zamień je, by potwierdzić polaryzację. W gotowej wiązce czerwony przewód często oznacza plus, a czarny minus, jednak same kolory nie dają pewności — sprawdź oznaczenia i wykonaj pomiar. Przed podłączeniem ładowarki, kamery czy kompresora zawsze kontroluję polaryzację miernikiem.
Nie wkładaj do gniazda luźnych przewodów ani metalowych narzędzi: zwarcie może przepalić bezpiecznik lub uszkodzić instalację. Przed podłączeniem akcesorium sprawdź jego dopuszczalne napięcie, pobór prądu i bezpiecznik we wtyczce. Urządzenie przeznaczone do gniazda 12 V może nie działać z instalacją 24 V. Jeśli styk jest zabrudzony lub luźny albo gniazdo się nagrzewa, przerwij korzystanie i sprawdź je przed ponownym użyciem.

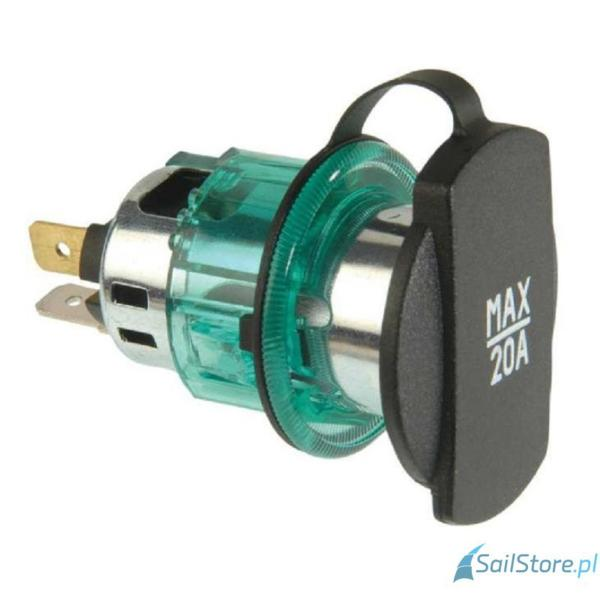

Jak rozpoznać biegunowość gniazda zapalniczki
W standardowym gnieździe zapalniczki plus znajduje się na środkowym styku, a minus — na metalowych ściankach. Przed podłączeniem urządzenia lub przewodów potwierdź biegunowość miernikiem.
- Sprawdź środkowy styk. Dodatni biegun (+) znajduje się na metalowym styku na dnie gniazda. Końcówka wtyczki ładowarki lub innego akcesorium pobiera z niego prąd.
- Znajdź biegun ujemny. Minus (−), zwykle połączony z masą pojazdu, znajduje się na bocznych ściankach gniazda. We wtyczce odpowiadają mu sprężyste styki boczne.
- Potwierdź biegunowość miernikiem. Wyłącz odbiorniki i ustaw multimetr na pomiar napięcia stałego. Przyłóż czerwoną sondę do styku centralnego, a czarną do bocznego. Dodatni odczyt potwierdza prawidłową polaryzację. W instalacji 12 V napięcie wynosi zwykle około 12 V, a przy pracującym silniku może być wyższe. Sprawdź instrukcję pojazdu — gniazdo może działać przy napięciu 6 V lub 24 V.
- Podłącz przewody zgodnie z biegunowością. Czerwony przewód zwykle oznacza plus, a czarny minus, jednak sprawdź oznaczenia i wynik pomiaru. Plus podłącz do styku środkowego, a minus do obudowy lub styku bocznego.
- Zabezpiecz obwód. Przed montażem odłącz akumulator i zastosuj bezpiecznik o wartości zalecanej dla gniazda oraz urządzenia. Nie dopuść do zwarcia sond ani przewodów. Jeśli gniazdo jest zabrudzone, uszkodzone lub pomiar nie daje jednoznacznego wyniku, nie podłączaj urządzenia i zleć sprawdzenie instalacji.
Kolory przewodów i oznaczenia biegunów — na co zwrócić uwagę
Poniżej znajdziesz wskazówki, które pomogą rozpoznać bieguny, prawidłowo podłączyć przewody i bezpiecznie używać wtyczki do gniazda zapalniczki samochodowej.
- Rozpoznaj bieguny: zwykle czerwony przewód oznacza plus (+), a czarny minus (−). Ponieważ kolory mogą się różnić, przed podłączeniem sprawdź oznaczenia lub instrukcję urządzenia.
- Podłącz przewody do właściwych styków: połącz plus ze stykiem środkowym, a minus ze stykiem zewnętrznym, który dotyka boku gniazda. Następnie sprawdź, czy połączenia są solidne i nie grożą zwarciem.
- Sprawdź instalację i napięcie: gniazda działają przy napięciu 6 V, 12 V lub 24 V, dlatego upewnij się, że wtyczka i urządzenie pasują do instalacji pojazdu.
- Zadbaj o bezpiecznik: chroni on instalację i urządzenie przed nadmiernym prądem oraz zwarciem. Jeśli go wymieniasz, wybierz bezpiecznik o tej samej wartości prądowej.
- Przed montażem odłącz akumulator: podczas instalowania lub wymiany gniazda odłącz akumulator, użyj odpowiednich narzędzi i umieść gniazdo w łatwo dostępnym miejscu.
- Sprawdź dopasowanie wtyczki: uniwersalny model może pasować do wielu samochodów, jednak luźne połączenie przerywa zasilanie. Sprawdź średnicę wtyczki i jej stabilność w gnieździe.
- Po podłączeniu skontroluj działanie: jeśli urządzenie nie działa, sprawdź bezpiecznik, biegunowość przewodów oraz czystość i stan gniazda. Możesz podłączyć ładowarkę, nawigację, kamerę, kompresor lub dodatkowe oświetlenie, o ile urządzenie odpowiada parametrom zasilania.

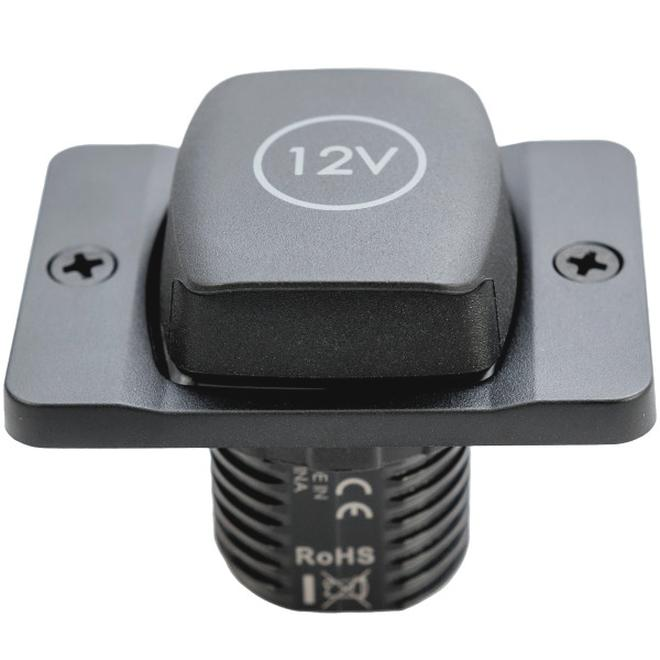

Środkowy styk i boczne ścianki: budowa gniazda zapalniczki
Gniazdo zapalniczki ma styk dodatni na dnie i metalowe ścianki boczne, które przewodzą minus. Po wsunięciu wtyczki jej środkowy bolec dociska styk, a boczne blaszki łączą się z obudową, zamykając obwód. Gniazdo zasila urządzenia napięciem 12 V, a w niektórych pojazdach użytkowych — 24 V.
Środkowy styk doprowadza plus, dlatego powinien być czysty, stabilnie osadzony i wolny od śladów nadpalenia. Boczne ścianki przewodzą minus, a ich sprężystość utrzymuje wtyczkę na miejscu podczas jazdy. Zabrudzenia, korozja i luźne styki mogą przerywać zasilanie lub powodować nagrzewanie połączenia. Podczas oględzin sprawdzam, czy styk i ścianki nie są nadtopione.
Ładowarka i kompresor bez przerw w zasilaniu

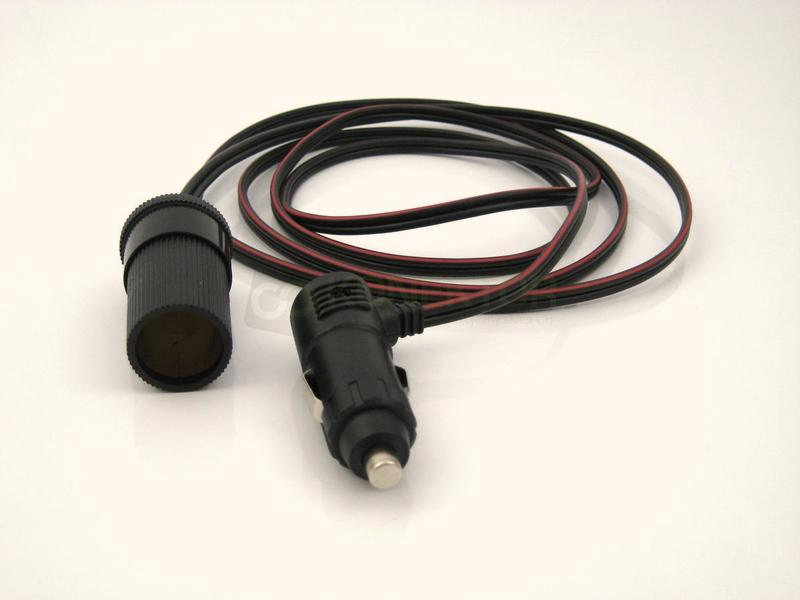

Wtyczka ma zwykle sprężynujący, centralny trzpień, który styka się z dodatnim kontaktem na dnie gniazda, oraz boczne metalowe elementy połączone z przewodem ujemnym. W wielu modelach znajduje się też bezpiecznik rurkowy, chroniący instalację i akcesorium przed nadmiernym prądem. Wymieniając go, dobierz element o takim samym prądzie znamionowym.
Sprawne gniazdo zapewnia stabilne zasilanie urządzeń podczas jazdy. Regularnie kontroluj jego styki i stan wtyczek, aby uniknąć przerw w działaniu akcesoriów.
Do gniazda podłączysz między innymi ładowarkę telefonu, nawigację GPS, kamerę samochodową, kompresor lub dodatkowe oświetlenie — pod warunkiem, że ich parametry odpowiadają instalacji auta. Luźna wtyczka może tracić kontakt ze ściankami, a zabrudzony styk utrudnia przepływ prądu. Przed czyszczeniem lub naprawą odłącz zasilanie; jeśli uszkodzeniu uległy przewody albo gniazdo, zleć kontrolę elektrykowi samochodowemu.
Wskazówka: przed sprawdzaniem polaryzacji multimetrem wyłącz zapłon i nie dopuść, by sonda dotknęła jednocześnie środkowego styku oraz metalowej ścianki — mogłoby to spowodować zwarcie.
Bezpieczne sprawdzanie polaryzacji i typowe przyczyny braku zasilania
Sprawdzaj polaryzację przy wyłączonym urządzeniu i wyjętej wtyczce. Zanim zaczniesz pracę przy gnieździe, odłącz akumulator zgodnie z instrukcją pojazdu. W typowym gnieździe zapalniczki środkowy styk to plus, a boczne metalowe styki — masa, czyli minus. Kolory przewodów traktuj jedynie jako wskazówkę: czerwony zwykle oznacza plus, a czarny minus. Potwierdź układ miernikiem ustawionym na napięcie stałe. W instalacji 12 V prawidłowy odczyt wynosi zwykle około 12–14 V, zależnie od tego, czy silnik pracuje. Nie dotykaj sondami obu styków jednocześnie, ponieważ zwarcie może uszkodzić instalację.
Przed podłączeniem urządzenia sprawdź bieguny, dopasowanie wtyczki i wymagane napięcie — w pojazdach spotyka się instalacje 6, 12 i 24 V. Ponadto upewnij się, że przewody są dobrze zamocowane, ich izolacja nie jest przetarta, a wtyczka nadmiernie się nie nagrzewa. Bezpiecznik w przewodzie lub wtyczce chroni obwód przed przeciążeniem i zwarciem. Jeśli go wymieniasz, wybierz element o identycznej wartości prądowej; mocniejszy bezpiecznik ani kawałek drutu nie są bezpiecznym zamiennikiem. Przed podłączeniem nowego urządzenia zawsze sprawdzam polaryzację miernikiem.
Przepalony bezpiecznik lub luźny przewód? Tak namierzysz źródło problemu
Brak zasilania może wynikać z przepalonego bezpiecznika, luźnego przewodu, zabrudzonego gniazda lub słabego styku. Sprawdź, czy gniazdo działa z innym, sprawnym urządzeniem, a także czy nie ma w nim kurzu, korozji ani obcych przedmiotów. Czyść je dopiero po odłączeniu zasilania i nie używaj metalowych narzędzi. Jeśli wtyczka ma wymienny bezpiecznik, wyjmij ją z gniazda, otwórz obudowę zgodnie z instrukcją i załóż bezpiecznik o tej samej specyfikacji.
Jeśli zasilania nadal brakuje, zmierz napięcie w gnieździe i sprawdź, czy przewody nie są pęknięte, nadtopione lub poluzowane. Problem może też powodować wyłączone zasilanie gniazda, uszkodzony przełącznik albo przerwa w instalacji samochodu. Jeśli ciekawi cię ten temat to sprawdź, jaki bezpiecznik wybrać do gniazda zapalniczki. Nie pracuj przy odsłoniętych przewodach pod napięciem. Przerwij próbę, jeśli poczujesz spaleniznę lub zauważysz nietypowe nagrzewanie. W razie wątpliwości zleć diagnozę mechanikowi, zamiast ryzykować uszkodzenie urządzenia lub instalacji.
Wskazówka: jeśli miernik pokazuje napięcie ujemne, sondy są przyłożone odwrotnie — nie oznacza to, że gniazdo ma nietypową polaryzację.
FAQ - Najczęściej zadawane pytania
Gdzie znajduje się plus w typowym gnieździe zapalniczki samochodowej?Plus znajduje się na małym, sprężynującym styku pośrodku dna gniazda. Metalowe ścianki boczne są zwykle połączone z minusem, czyli masą pojazdu.
Jak sprawdzić polaryzację gniazda multimetrem?Ustaw multimetr na pomiar napięcia stałego. Przyłóż czerwoną sondę do środkowego styku, a czarną do metalowej ścianki. Dodatni odczyt potwierdza standardową polaryzację; w instalacji 12 V miernik zwykle pokaże około 12–14,5 V, zależnie od pracy silnika.
Co oznacza ujemny odczyt na multimetrze?Ujemny odczyt oznacza, że sondy są przyłożone odwrotnie. Zamień je miejscami, aby potwierdzić polaryzację.
Czy kolory przewodów wystarczą, by rozpoznać plus i minus?Nie. Czerwony przewód zwykle oznacza plus, a czarny minus, ale kolory mogą się różnić. Przed podłączeniem sprawdź oznaczenia i potwierdź biegunowość miernikiem.
Jak bezpiecznie uniknąć zwarcia podczas sprawdzania gniazda?Wyłącz podłączone urządzenie i wyjmij wtyczkę. Nie dopuść, by sonda lub narzędzie dotknęło jednocześnie środkowego styku i metalowej ścianki. Nie wkładaj do gniazda luźnych przewodów ani metalowych przedmiotów, a przed naprawą instalacji odłącz akumulator zgodnie z instrukcją pojazdu.
